AIDT-100H 智能通信装置
产品详情

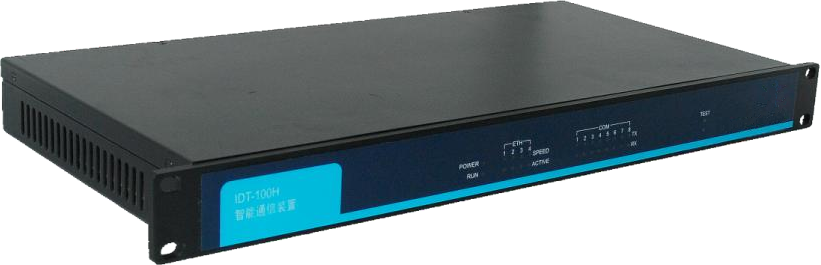

AIDT-100H 智能通信装置



概述

AIDT-100H 智能通信装置是我公司在总结多年电力监控系统的研发和工程应用经验基础上,设计研制的一款工业级无风扇嵌入式智能设备,解决变电站、新能源电站等行业现场设备的数据采集、协议转换、数据远传问题。

AIDT-100H 智能通信装置通过串口和以太网方式接入现场设备的运行信息,使用以太网接口将采集设备的运行数据传送到云联AIDH-1000 光伏云监控平台, 也可向光伏电站的当地 SCADA 监控系统或远方电力调度系统传送数据。


产品特点

支持与 SCADA 监控系统或调度系统对接;

支持标准 MODBUSIEC60870-5-101IEC60870-5-104 等多种电力规约;

具备数据加密、缓存存储、数据压缩功能;

具备远程控制功能;

支持通讯参数自定义;

支持多终端数据收发。


产品规格

内存 DDR3 SDRAM,容量 512Mbyte

Flash 存储 512Mbyte,最大可扩至 8GByte

4 10M/100M 以太网;

8 路隔离 RS485

所以通信口工作状态指示灯显示。

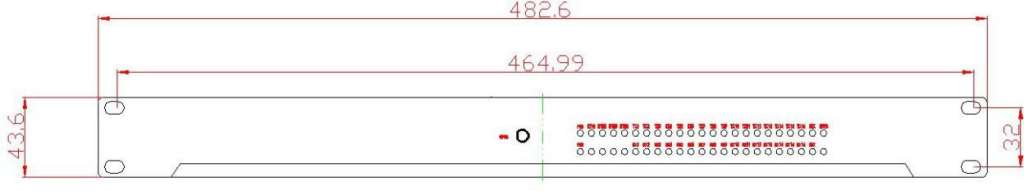

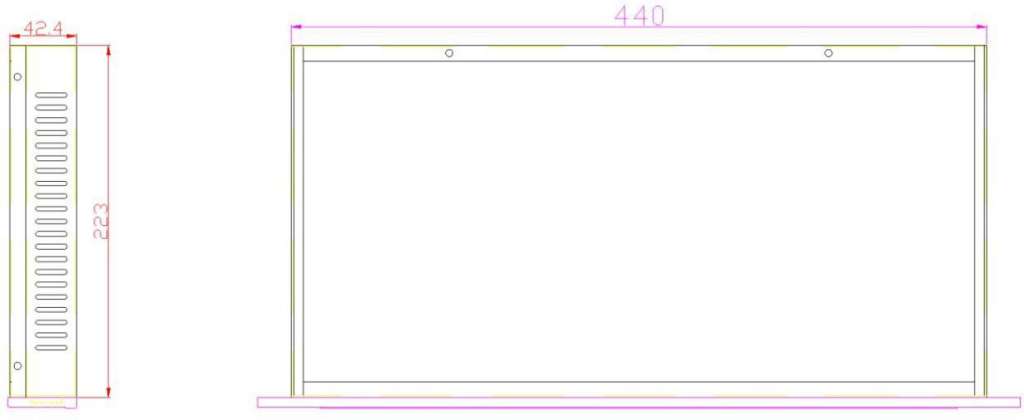

装置采用 1U19 英寸黑色标准机箱。安装尺寸如下:



技术参数

环境条件

装置在以下环境条件下能正常工作: 环境温度:-40℃~+80℃;

相对湿度:10%~90%; 大气压力:70kPa120kPa


电源输入

额定电压:DC/AC 220V


功率消耗

不大于 15W


外形尺寸及安装方式

外形尺寸:482.6mm*43.6mm*225mm(宽×高×深,不包含接线端子); 安装方式:机架式安装;

外壳防护等级:IP21


电磁兼容性能


试验

指标

参考标准

脉冲群抗扰度

1MHz/100kHz,共模 2.5kV/差模 1kV

GB/T 14598.13

静电放电抗扰度

4

GB/T 14598.14

辐射电磁场抗扰度

10V/m

GB/T 17626.3

工频磁场抗扰度

5

GB/T 17626.8

电快速瞬变抗扰度

A 级, 4 kV

GB/T 14598.10

浪涌抗扰度

线-线:2 kV;线-地:4 kV

GB/T145998.18
